ＹＫソリッドによる投影法

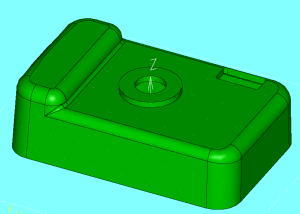

他社ＣＡＤで作成された3次元データＩＧＥＳデータ等を3面図に展開することができます。
つまり、平面図、正面図、側面図（3角法等）に一括で変換する機能があります。

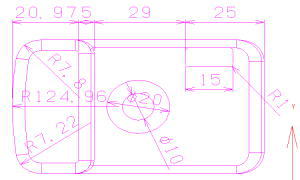

それより、寸法機能で寸法を記入すれば、その図形を2次元で確認することができます。
また、次にＣＡＭソフトに連携すればワイヤーカット加工が可能になります。
ワイヤーカット用データへ
必要でない線を削除したり、トリムしたりし、連続した線にする必要があります。
ＣＡＭにおいては、スタートポイントを設け、一筆化をします。その場合、いろいろなトレースが用意されている必要があります。
ＤＥＳＩＧＮＥＲ ＹＫソリッド
スプラインを

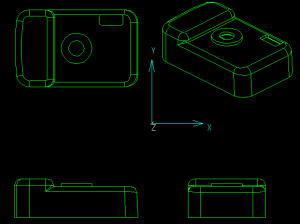

円弧近似に3面図投影が簡単におこなえます
スプラインを円弧で近似されるので、ＮＣデータは短くなります。寸法線も半径で表示できますので便利です。

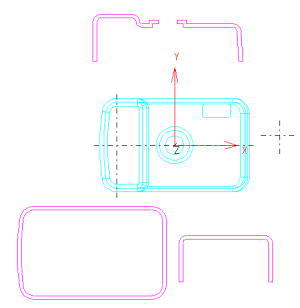

各方向からの
断面形状を表示できます
各断面出力から金型設計やＣＡＭ出力に連携できます。
